【電站升級】光伏電站運維之匯流箱技改

1-1 安全性

A-熔斷器、斷路器保護   組件發生倒灌電流時，直流熔斷器及時切斷故障組串，可安全的保護光伏組串免受逆向過載電流的威脅。

B-防雷保護   具有過熱過流雙重自保護功能，具有劣化顯示窗口，運維直觀，帶遙信告警裝置，可實現遠程狀態監控。

C-防反二極管保護  能夠有效的防止由各種原因產生的反向電壓流經電池板回路，避免因此造成的匯流箱內元器件以及電池板的損壞。

D-數據監控  實現對每個組串電流、母線電壓、匯流箱運行溫度、斷路器狀態、防雷器狀態實時監控。

1-2 運維便捷性

便捷性1  減少了光伏組件到逆變器之間的連接線，減少了故障點。

便捷性2  在運維檢查時易于切斷電路，光伏系統發生故障時，減小了斷電的范圍。

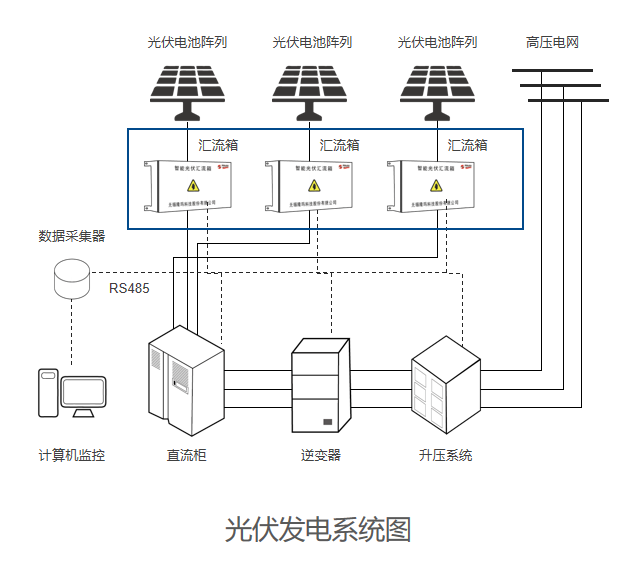

1-3 安裝位置

在太陽能發電站的建設中，匯流箱作為匯流裝置安裝在光伏直流側位置，作為整個發電過程非常重要的一個設備，其運行的安全可靠性也關乎著整個電站的安全運行和發電效率。

2

匯流箱運維問題和痛點

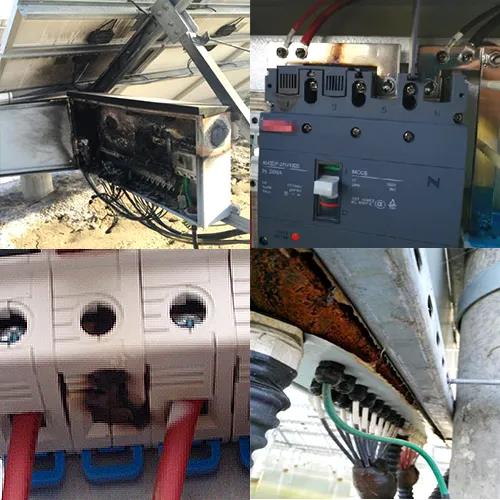

2-1 匯流箱運維面臨的主要問題

1.生銹問題     2.熔斷器     3.斷路器     4.監控問題     5.施工問題     6.內部起火

2-2 老電站的痛點

痛點一：現場運維不及時

匯流箱運維仍停留在故障運維的階段，出現問題才運維

痛點二：產品性能落后

隨著行業的發展，早期的匯流箱產品性能已無法滿足需求

痛點三：沒有后續服務

前期低價搶訂單，后期服務不及時或無服務

痛點四：產品參差不齊

一個電站使用多個品牌匯流箱，沒有持續經營的能力，后期出了問題找不到廠家

痛點五：設計方案不合理

忽略了前期的環境因素，造成先天性的問題

痛點六：現場施工不規范

暴力施工， 未按要求施工，為后續運維埋下許多“雷”

3

匯流箱技術升級必要性

3-1 老電站問題凸顯，嚴重影響到發電效率

運維效率低，設備使用年數久，逐漸老化，轉換效率低下

3-2 隨著行業的發展，落后的產品已無法滿足電站需求

早期的匯流箱產品，由于技術落后，無論在硬件和軟件方面都無法滿足電站需求

3-3 行業趨勢

隨著光伏的一路快跑，存量電站不斷增加，在正常導向下，新電站指標和補貼逐漸減少，

而早期的存量電站仍然享受國家補貼，這給技術改造創造了很大的空間，巨大的存量市場，

和飛速迭代的系統效率、系統成本之間，碰撞出矚目的火花—— 存量電站技術改造

4

應用場景

針對存量電站的匯流箱技術升級改造

替換其他廠家監控單元統一品牌管理

非智能匯流箱升級改造為智能匯流箱

匯流箱內部設計優化升級

針對通訊不穩定的升級改造

匯流箱通訊方式升級

5

我們的優勢

優勢一：前期電站問題診斷

前期電站實地勘察，詳細的問題統計，系統、全面的問題分析

優勢二：提供定制化解決方案

針對現場問題，提供多套解決方案供客戶選擇。

提供專業的技改可研報告。

優勢三：現場改造及技術培訓

完整的理論、實操培訓，詳盡的技術交底。

優勢四：專業的運維團隊支持

快速的服務響應機制和現場技術支持。

專業的的國內及海外服務團隊。

優勢五：與客戶簽訂維保協議

更經濟——用一個或幾個的技術人員工資享受到一家幾十人的專業維護公司服務。

更安全——通過對設備的保養，保證對異常監查，排除突發故障的發生根源，達到安全又經濟的效果。

更迅速——在繁忙季節中，可以為簽約方優先提供服務。

6

案例展示

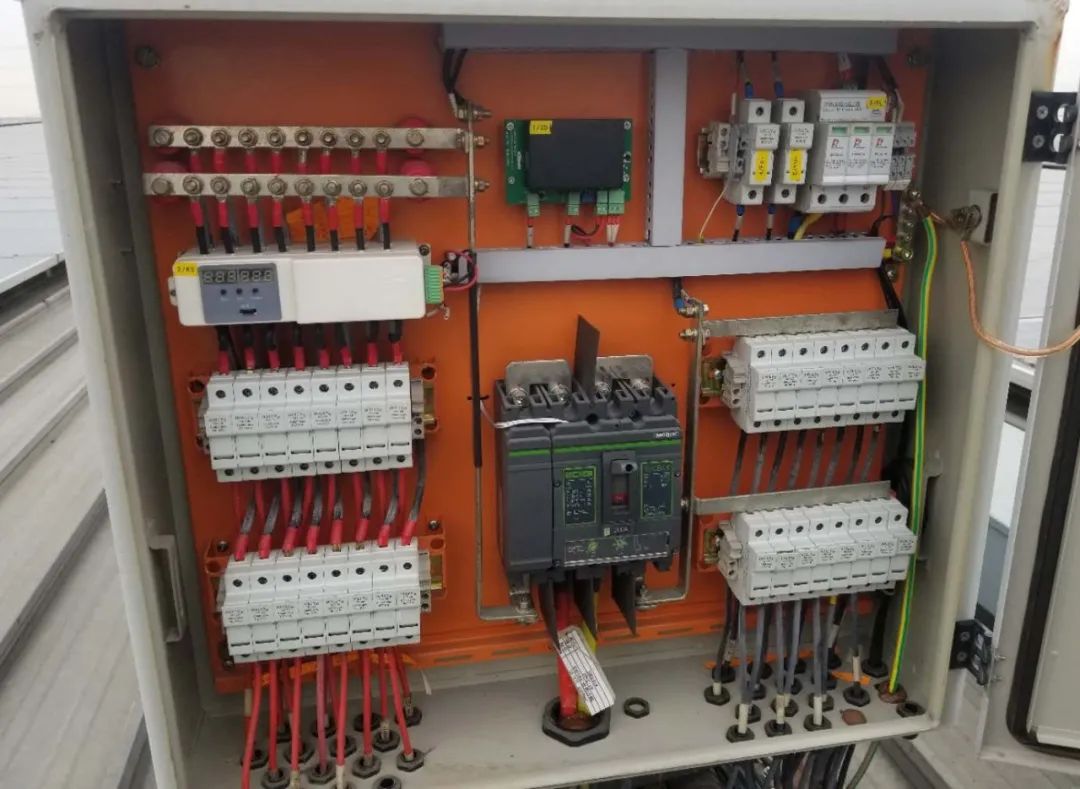

案例一：

廣東江門某屋頂項目

技改前：監控主機與電流互感器是整體的，如一個電流通道故障，需將整個監控更換，監控故障率高達35%，由于是屋頂電站，給日常運維帶來巨大挑戰。

技改后：監控主機與電流互感器分離，如某個通道有問題，只需更換對應互感器，提高運維效率50%，監控性能穩定。

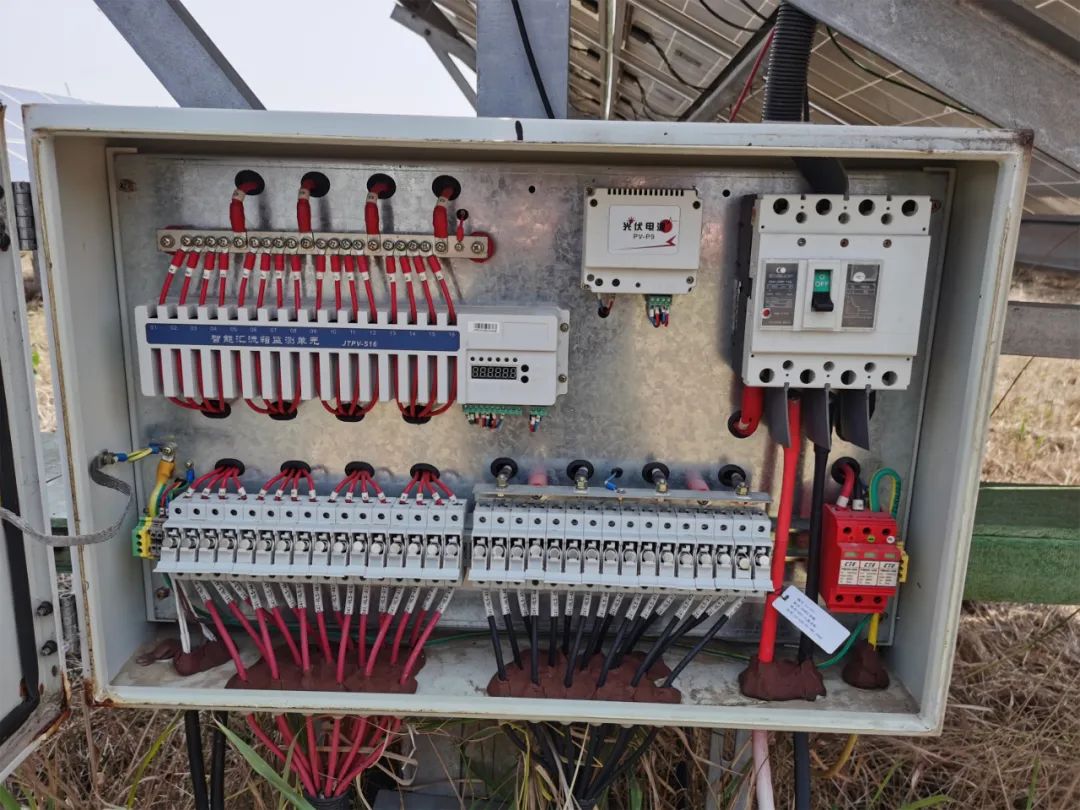

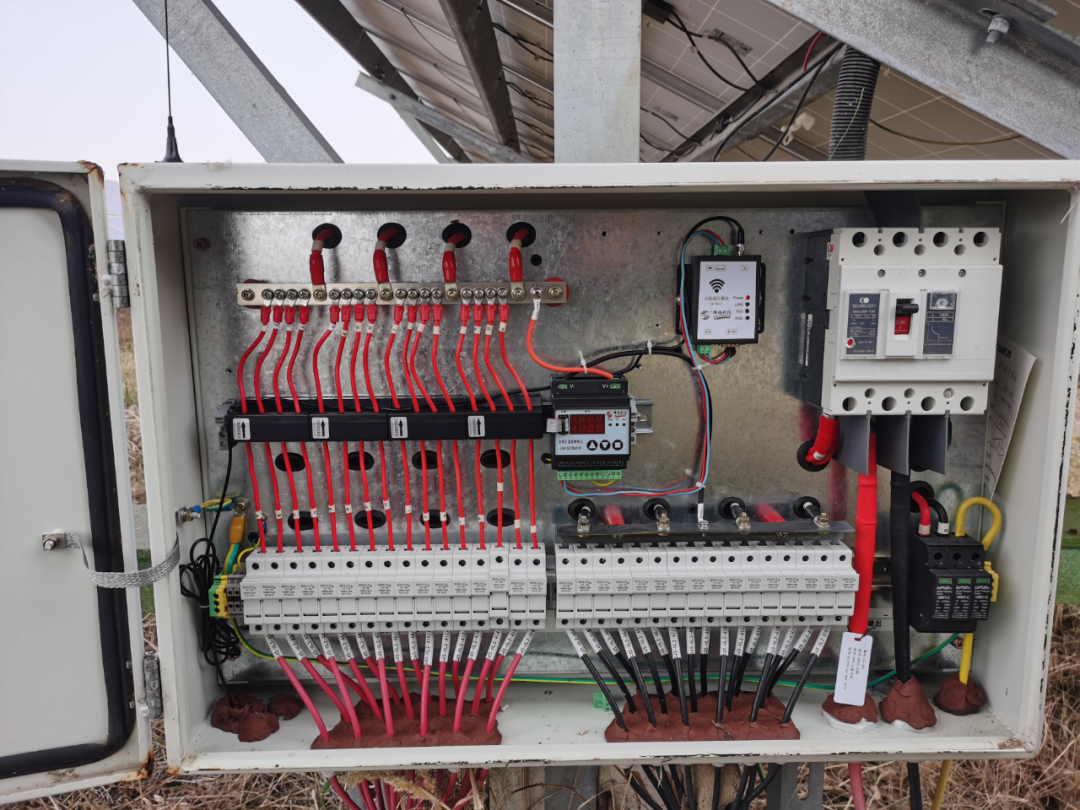

案例二：

江蘇南通某50兆瓦光伏電站

技改前：監控是裸露的PCB板，不安全；電流互感器接在主回路中，如出現故障會直接影響發電。監控故障率高達44.7%，如發生故障，更換1臺需耗時30分鐘。

技改后：監控接在二次回路，即使故障也不會影響發電，運維操作便捷，提高運維效率50%，監控性能穩定。

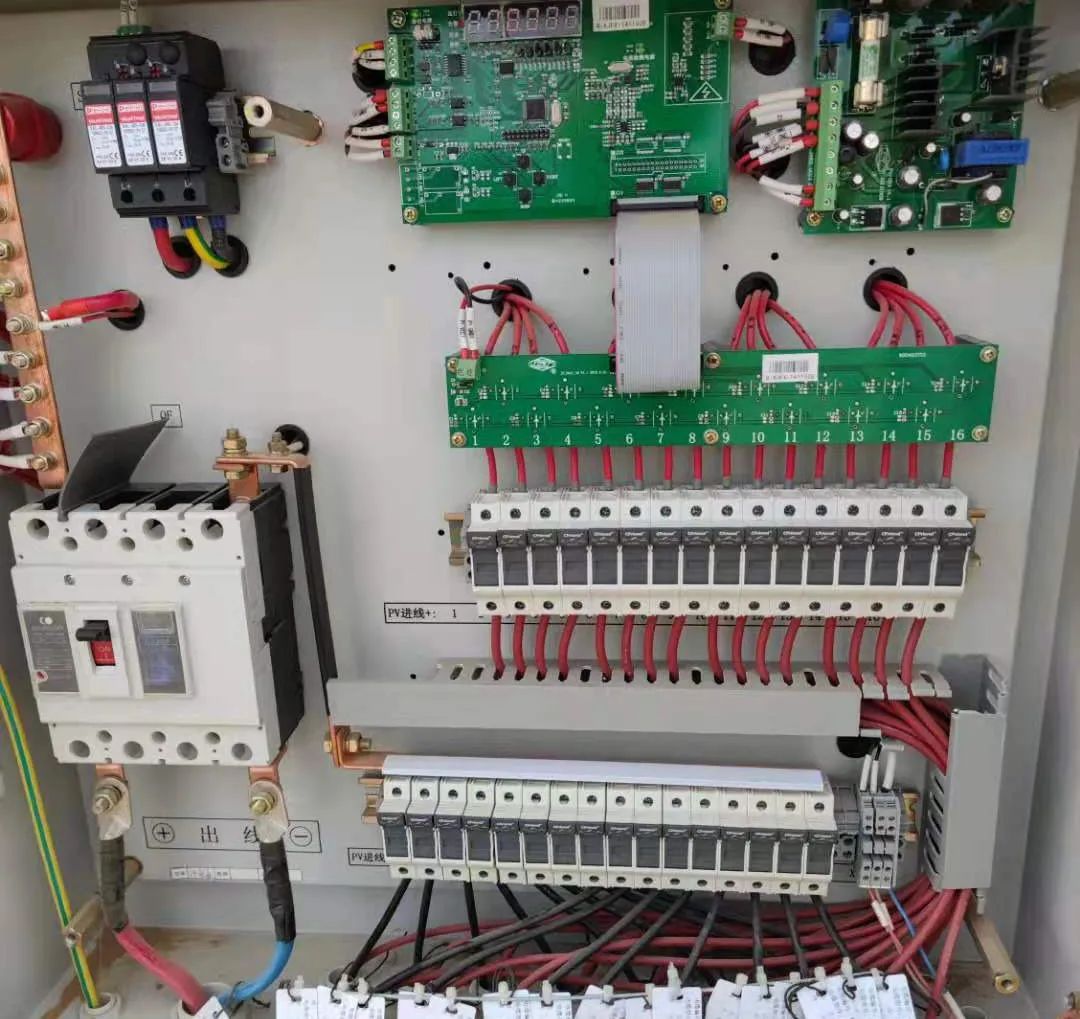

案例三：

江蘇鹽城某55兆瓦光伏電站

技改前：監控主機與電流互感器是整體的，如一個電流通道故障，需將整個監控更換，監控故障率高達45%，互感器線束從安裝板背面走線，運維效率降低60%。485通訊線路90%已癱瘓，匯流箱通訊幾乎全部丟失。

技改后：監控主機與電流互感器分離，如某個通道有問題，只需更換對應互感器，監控性能穩定?；ジ衅骶€束采取明線方式，提高運維效率50%。現場采取無線通訊方案后，節省成本37%。
